五米三向折回跑电脑仪器使用说明书
作者：佚名 日期：2014年08月30日 来源：本站原创 点击：
| 下载信息 [文件大小：0.16 KB 下载次数： 次] |
 点击下载文件:~$三向折回跑电脑测试仪使用说明.doc |
五米三向折回跑电脑测试仪
使
用
说
明
书
用
说
明
书
联系电话 ：13100251162 技术支持 QQ :228305315
目 录一、简介 ············ ···· ·· 3
二、规则要求 ··········· ···· · 3
三、技术参数 ·········· ···· ·· 3
四、安装及调试 ·········· ···· ·· 3
五、使用方法 ··········· ···· · 4
六、配件清单 ··········· ···· · 6
七、附录1（五米三向折回跑技术分析） ··· · 7
八、附录2（安装连线图） ········· · 8
一、 简介
该产品是我公司根据学校实际需要，利用计算机和红外光电检测技术来准确测出五米三向折回跑的时间。能自动判断到不到点和路线是否正确等情况，极大的方便了体育训练和测试工作，减轻了工作人员的负担和人为引起误差。具有最新的检测功能，在开机时可以通过查询/复位按钮设置为训练模式还是测验模式。训练模式下可以自动复位清零，学生站在起点传感器上就可以开始计时，在训练人数多时很方便。测验模式需要按下复位按钮，人站在起点上，按下发令键机器清零，才能够开始下一个学生计时，一般是在训练人数少，需要讲解动作技术要领时使用。还具有查询计时的功能，完整跑完全程后，可以查询跑过的每一条线段的时间，共4段计时成绩。显示为总成绩，A段成绩，B段成绩，C段成绩，这样就可以知道学生跑完全程的每段的具体时间，针对每个点，加强训练，可以很好的提高成绩。
二、 规则要求
从起点用站立式起跑，先向右边跑道跑进至顶端，用脚踏标志线后返回原起点，再向中间跑道跑进至顶端，用脚踏标志线后返回起点，再向左边跑道跑进至顶端，用脚踏标志线后返回起点（即终点）。规则规定：凡未跑完全程或在跑的过程中单手、双手有意撑地以及踏标志点不到位，均判犯规。
三、 技术参数
电源：AC220V/50HZ 电源适配器 12V 6A
光幕检测距离：不小于3m
起跑检测距离：10--800mm
对射检测距离：0—18m
时间误差：小于0.01s
四、 安装及调试
按照附录2所示的布局放好各配件，四对光幕可互换。连接好主机电源线，依主机和各接线盒上的标签对应连接好。打开电源开关，通电测试主机和各检测点。通电无报警声，时间显示“组数00-时间00-00”，各检测点的接收点的蓝色色指示灯均不亮，说明各传感器检测正常。如果通电时主机一直有“滴、滴、滴”，LED屏显示为“起点”, “终点”, “一号位”, “二号位”, “三号位”, “四号位”,说明是起点传感器，终点传感器和1、2、3、4号传感器没有对正。请调整各检测点的对射位置。各对射接收点有物体遮挡时指示灯蓝灯亮，无物体时不亮，有效距离4--500mm。
五、五米三向跑电脑仪器常 见 问 题 解 决：
1、安装一号盒的起点和终点，二号盒的光幕发射F和光幕发射1F
传感器时因为都是三芯插孔，不要插错。
2、正常使用时出现报警错误，请按下面方法分别检查各传感器是否
对准。1号位报警检查2、3、4号位传感器；2号位报警检查3、
4号位传感器；3号位报警检查4号位传感器；4号位报警检查
终点传感器。检查方法是仔细看看有没有其他物品阻挡，或者检
查光幕接受的蓝灯是否有不定时的闪亮，解决方法减近传感器的
摆放距离。
3、使用时发现传感器出现故障，可以把其他的2、3、4号位传感
器的光幕发射、光幕接受轮流对换试试，确定具体故障部位。
4、如果某一个传感器出现没有通电或者传感器不起作用的情况，请
打开接线盒或者传感器塑料盖检查一下是否有电线脱落，插头松
动的情况。
5、请注意安装好仪器正常使用前任何蓝灯不能亮。其他问题请电话
联系解决。
六、 使用方法

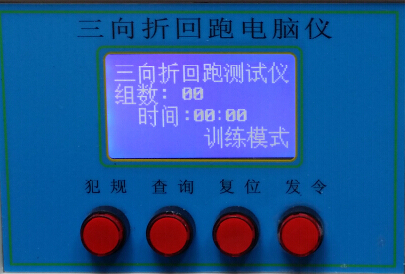

操作面板如下图所示

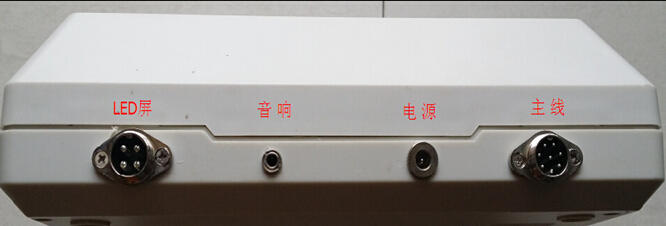

主机连接线插头标志
工作程序：
跑步人员站立在起跑位置，起跑检测指示灯蓝灯会亮，显示屏显示“组数00-时间00：00”，这时跑步人员可以起跑，脚一离开起跑检测点便开始计时，由起点向右边跑道跑进至顶端，用脚踏标志线后返回原起点，再向中间跑道跑进至顶端，用脚踏标志线后返回起点，再向左边跑道跑进至顶端，用脚踏标志线后返回起点（即终点），计时停止，显示跑完全过程所花的时间。凡未跑完全程或在跑的过程中踏标志点不到位，均判犯规，主机LCD显示“EEEE”、LED屏显示“犯规”并报警三声。
注 意：
1、 太阳光不能直射接收光幕，可把接收与发射光幕的位置互换来解决问题。或是安装在没有太阳光直接照射的地方。
2、 安装拆卸各连接线时，只能是握在航空插头的金属处用力拔插，不能够直接握在橡胶线出拔插，防止里面的线受力断裂。
配 件 清 单
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 主机 | 台 | 1 | |
| 2 | 接线盒，连接线 | 个 | 4 | |
| 3 | 6米LED显示屏连接线 | 根 | 1 | 四芯 |
| 4 | 检测光幕（接收） | 个 | 4 | 五芯 |
| 5 | 检测光幕（发射） | 个 | 4 | 四芯 |
| 6 | 终点对射检测（接收） | 个 | 1 | 三芯 |
| 7 | 终点对射检测（发射） | 个 | 1 | 二芯 |
| 8 | 起跑光电开关 | 个 | 1 | 三芯 |
| 9 | 外接显示屏 | 个 | 1 | |
| 10 | 电源线 | 根 | 1 | |
| 11 | 使用说明 | 本 | 1 |
使 用 说 明
- 开机如果有报警声音响不停，LED屏有一号位、或者二号位、三号位、四号位、起点、终点轮流闪烁说明相应的传感器没有对准，请调试好各对传感器的相对位置和距离远近。报警声音消失，机器显示组数00时间00-00就可以正常使用。

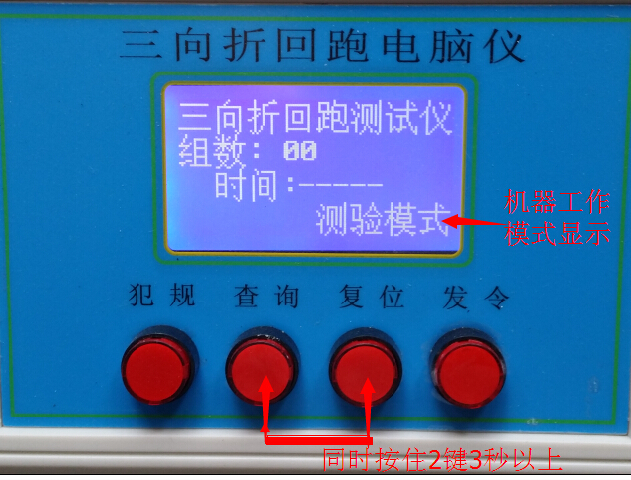

- 机器具有2种设置状态和查询3条线段所跑时间的功能。开机以后，同时按下查询/复位按钮一秒以上，可以设置为训练模式或者测验模式，按一次，状态就转换一次。每次完整跑完全程，可以按一次查询键，查询3条线所跑的时间，每按查询键一次就轮流显示各段的成绩。
- 训练模式下，不需要人工按下主机控制键，自动复位，自动报警。在测验模式下，必须按复位键，才能够复位清零。 机器显示组数00时间-----，清零复位以后运动员站在起点处，按发令键，机器显示组数00时间00-00，才能够开始起跑。（状态转换方法---同时按下查询/复位按钮一秒以上）
4、 开机如果出现主机显示正常，LED屏显示不正常，是因为电压低的原因所致，可以单独开关LED屏几次，直到正常显示。
5、 安装时太阳光不能够直接照射接收光幕，可把接收与发射光幕的位置互换来解决问题。或是安装在没有太阳光直接照射的地方。
6、 安装拆卸各连接线时，只能是握在航空插头的金属处用力拔插，不能够直接握住橡胶线处拔插，防止里面的线受力断裂。

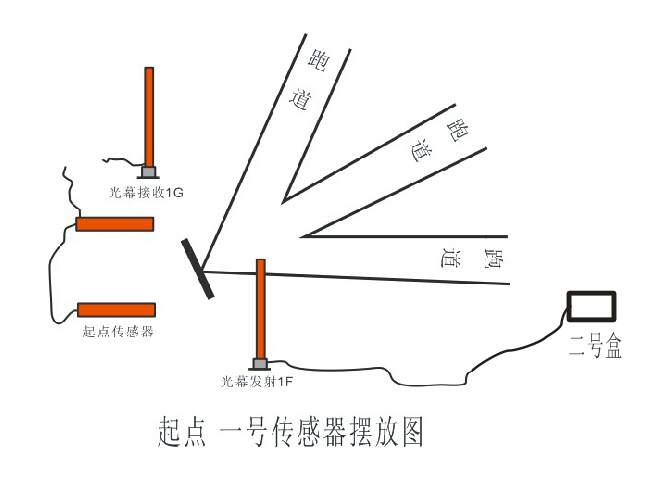

7、 起点传感器和一号位传感器要求地面平整，必须摆放在同一个水平面上，如果场地不平整，会偶然报错，可以采取将传感器用小纸片垫平的方法解决。
终点传感器的安装：

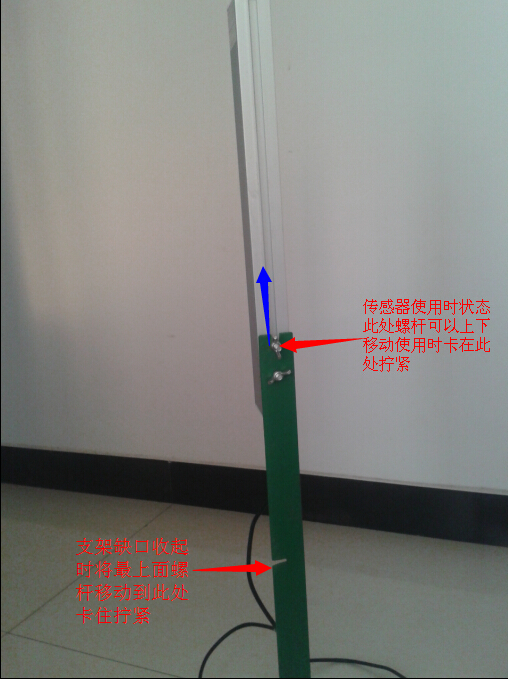

使用时状态

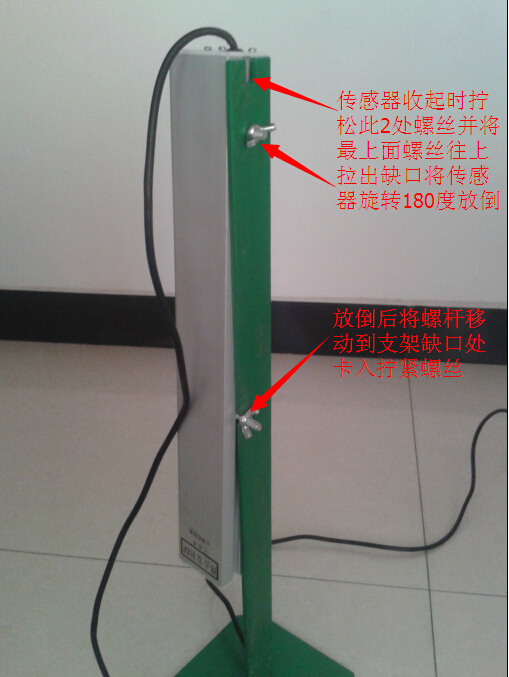

收起时状态

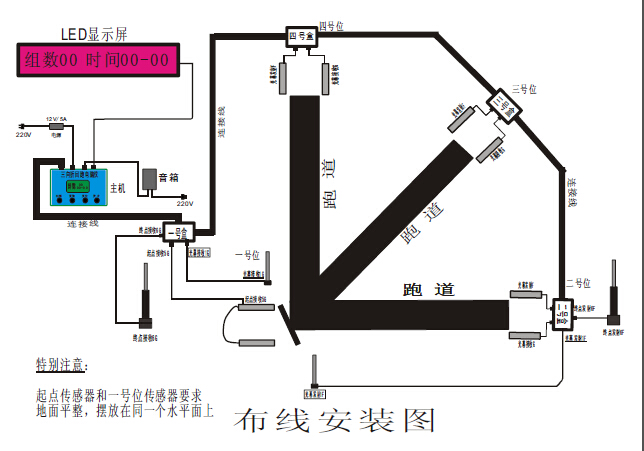

安 装 布 线 图
